ねじりばね

TORSION SPRING

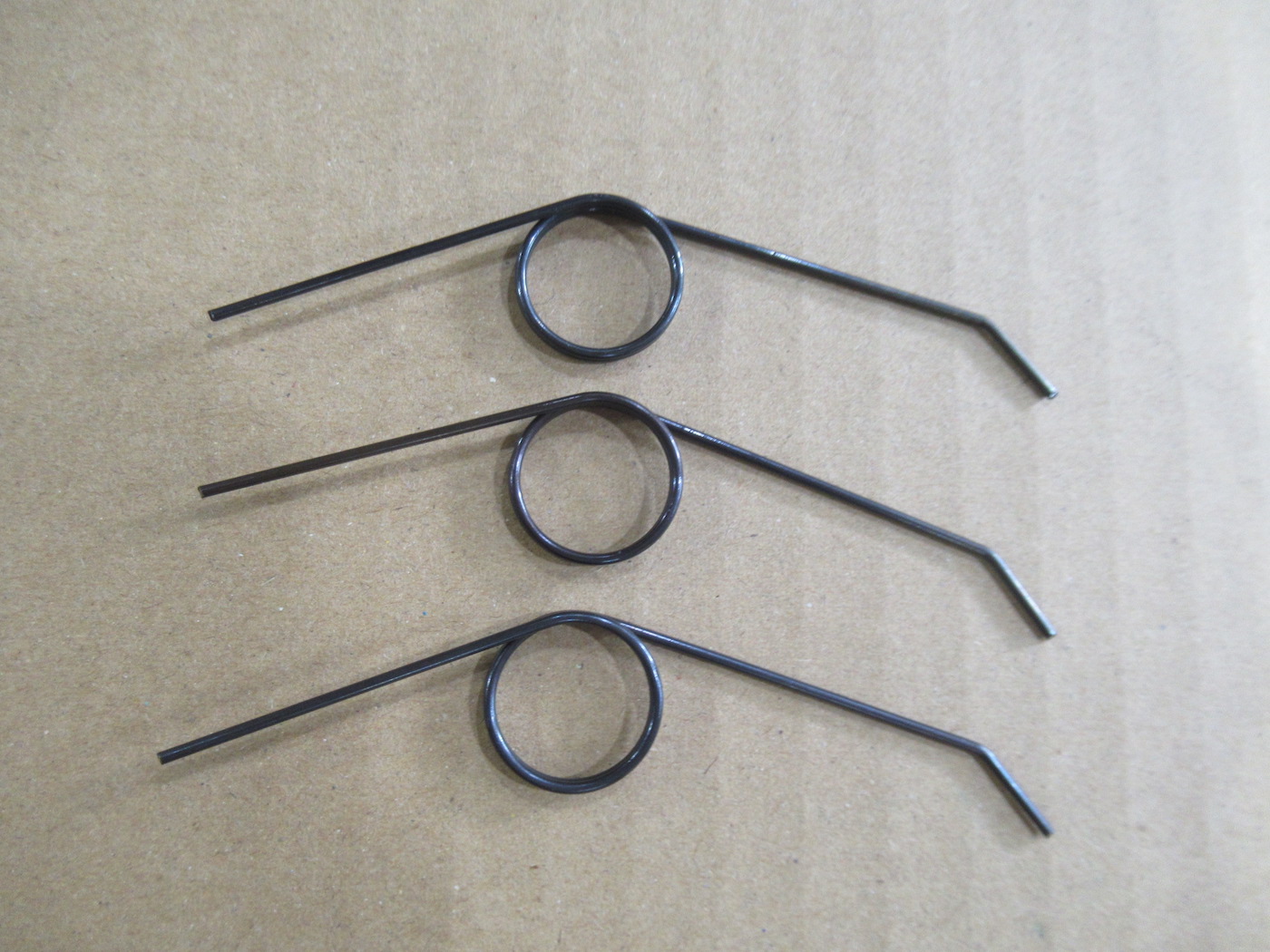

ねじりばねは、ばねの軸線の周りにねじりモーメントを受けるコイルばねです。
ばねに加えるモーメントの方向には、コイルを巻き込む場合と巻き戻す場合があります。
また、円筒形の部分には密着巻のものとピッチ開きのものがあります。
当社では、農業機械用タインなどで多く使用されています。

クリックすると画像を拡大表示します

クリックすると画像を拡大表示します

1多様な端部形状

端部の形状は、取付方法やスペースによって多様です。
2２つのトーション

種類は主にシングルトーションとダブルトーションに分かれます。
3狭いスペース対応

ヒンジタイプは狭いスペースでも取付可能です。
4等しいばね定数

トーションばねは、内側に曲げる巻き込む方向、外側に反る巻き戻す方向に関わらず、設計上のばね定数は同じです。
5変化する応力値

応力値は、巻き戻す方向（広げ）と巻き込む方向（絞り）で変化します。同じ角度でねじった場合、基本的には、巻き戻す方向の方が、巻き込む方向に比べて応力値が増大します。
6コイル内径の収縮

コイル内径には芯棒を通し使用するケースが多いですが、巻き込み方向に作用した場合、コイル内径は収縮します。そのため、最適な芯棒サイズを選定する必要があります。

どのような材質が使われているのでしょうか？

硬鋼線（SW-C、80CHTS）、ピアノ線（SWP-A・B）が主となります。

ねじりばねの作用方向（巻き込み、巻き戻し）によって強さや特性は変わるのでしょうか？

作用方向によるたわみ角度毎の強さは変わりませんが、許容される使用角度は異なります。巻き込み方向の方がより広い範囲での使用が可能となります。

どのような表面処理がありますか？

電気亜鉛メッキ（ユニクロ、クロメート等）や浸漬塗装、電着塗装があります。
